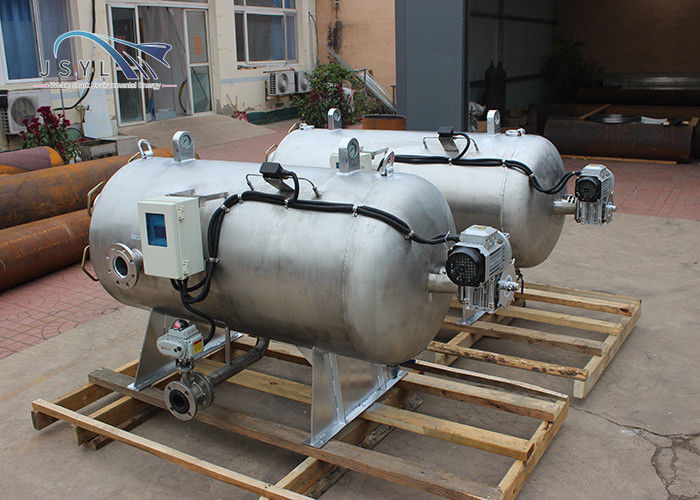

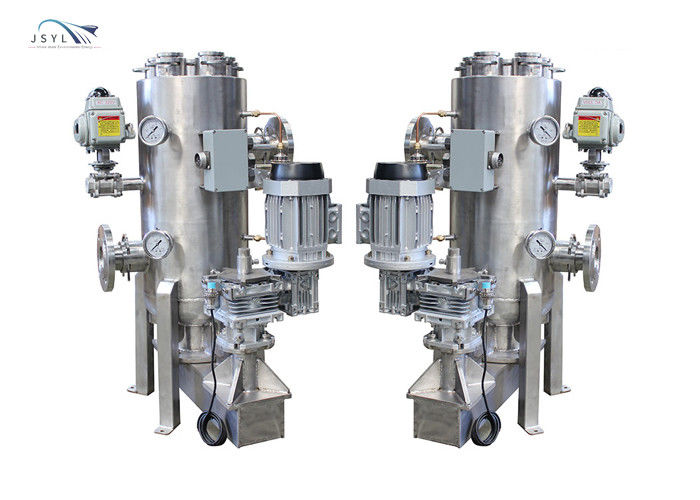

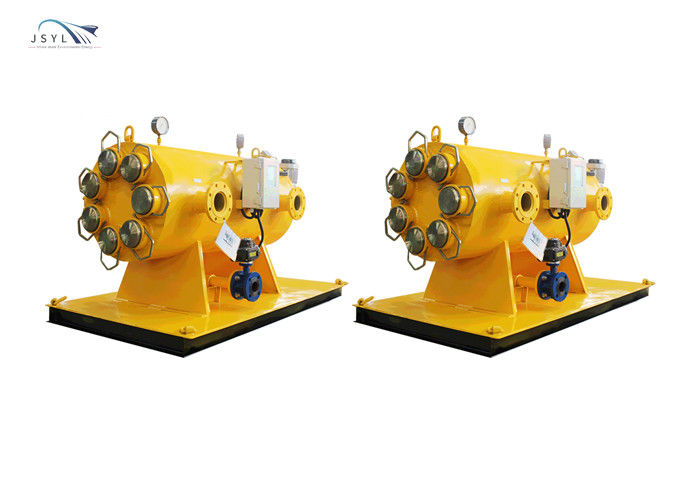

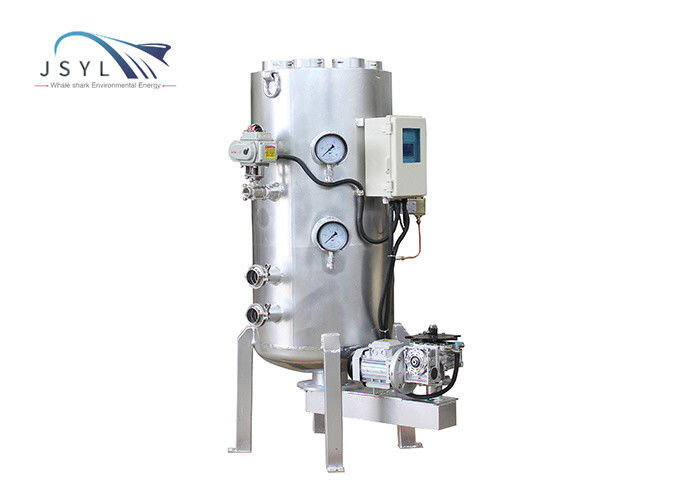

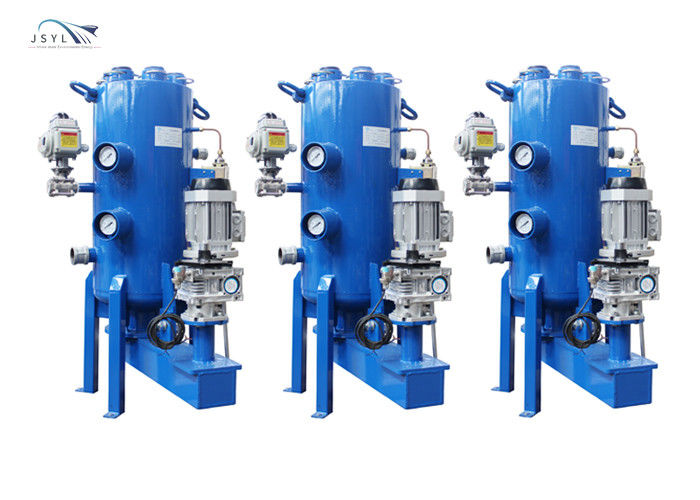

ตัวกรองย้อนอัตโนมัติสำหรับการไหลเวียนของน้ำหล่อเย็น
บทนำ:
ตัวกรองทำความสะอาดตัวเองอัตโนมัติ โครงสร้างภายในประกอบด้วยแปรงสแตนเลส 304 หน้าจอตัวกรองสแตนเลส และชิ้นส่วนโครงสร้างหลักอื่น ๆมอเตอร์ขับเคลื่อนและวาล์วไฟฟ้าจะทำความสะอาดและระบายออกโดยอัตโนมัติโหมดการทำงานเป็นแบบอัตโนมัติ (หรือแบบแมนนวล) โดยมีฟังก์ชันสองประการของความแตกต่างของความดันและการระบายน้ำทิ้งอัตโนมัติส่วนประกอบระบบอัตโนมัติใช้ตัวควบคุมที่ตั้งโปรแกรมได้ของ PLC ที่ทันสมัยและเชื่อถือได้มากที่สุดในโลกในปัจจุบัน
หลักการทำงาน:
เวิร์กโฟลว์การกรองแบ่งออกเป็นสถานะการกรองและสถานะการชะล้างย้อนกลับ
1. ภายใต้สถานะการกรองปกติ: ของเหลวเข้าสู่ร่างกายจากทางเข้าของของเหลวและถูกกรองโดยองค์ประกอบตัวกรอง สิ่งสกปรกในของเหลวจะถูกฝากไว้บนหน้าจอตัวกรอง ของเหลวที่กรองแล้วจะถูกปล่อยออกจากเต้าเสียบของเหลวในร่างกาย และน้ำเสีย วาล์วอยู่ในสถานะปิด
2. สถานะน้ำเสียย้อนกลับ: หลังจากที่อุปกรณ์กรองผ่านกระบวนการกรองปกติหลายครั้ง Nสิ่งเจือปนในของเหลวจะถูกฝากไว้บนหน้าจอตัวกรอง เมื่อแรงดันขาเข้าและแรงดันทางออกถึงค่าความดันแตกต่าง (≥0.5MPa)อุปกรณ์กรองอยู่ที่นี่ เมื่อต้องการแบ็คฟลัชเซ็นเซอร์ความดันอัจฉริยะส่งข้อมูลไปยังระบบจำหน่ายไฟฟ้าระบบจำหน่ายไฟฟ้ากำลังทำงานวาล์วระบายน้ำเปิดโดยอัตโนมัติแขนหมุนย้อนกลับอย่างชาญฉลาดทำให้แผ่นโหนดล้างย้อนหมุนได้ 360 องศาในทิศทางที่ระบุโดยลูกศร (หยุด) ภายใต้การกระทำของความแตกต่างของแรงดันองค์ประกอบตัวกรองจะถูกล้างกลับทีละรายการสิ่งสกปรกภายในไส้กรองจะถูกล้างย้อนและระบายออกทางท่อระบายน้ำทิ้งภายใต้สภาวะการทำงานของแรงปฏิกิริยากระบวนการล้างย้อนสิ้นสุดลงวาล์วน้ำเสียปิดโดยอัตโนมัติอุปกรณ์เข้าสู่สถานะการกรองปกติ
| พารามิเตอร์ผลิตภัณฑ์ | |||
| ข้อมูลจำเพาะ | พารามิเตอร์อุปกรณ์ | ข้อมูลจำเพาะ | พารามิเตอร์อุปกรณ์ |
| รุ่นอุปกรณ์ |
JSYL-JDX-ZD-DN(25-800) |
วิธีการทำความสะอาด | ย้อนองค์ประกอบตัวกรองของอุปกรณ์เอง |
| การเลือกเชลล์ | เหล็กกล้าคาร์บอน/สแตนเลส | แบบฟอร์มองค์ประกอบตัวกรอง | เผาตาข่ายทอหลายชั้น |
| เครื่องเดียวไหล |
2-900 ม.3/ชม
|
จำนวนองค์ประกอบตัวกรอง |
3-7 องค์ประกอบ
|
| จัดอันดับความดัน | 1.6MPa/2.5MPa/4.0MPa | ความแม่นยำในการกรอง | 10-2000 ไมโครเมตร |
| ความหนืดที่ใช้บังคับ (cp) | 1-40cp | อุณหภูมิที่ใช้ได้ (° C) | 0-95 องศาเซลเซียส |
| โหมดการทำงาน | ระบบควบคุมอัจฉริยะอัตโนมัติเต็มรูปแบบ | การเปลี่ยนไส้กรอง | ไส้กรองสำหรับเปลี่ยนหน้าแปลนฝาครอบขนาดใหญ่ |
|
ส่วนประกอบการล้างย้อน
|
สแตนเลส 304 | การออกแบบองค์ประกอบตัวกรอง | เปลี่ยนฝาครอบ |
| หน่วยพลังงาน | คอมพาวนด์รีดิวเซอร์ | สวิตช์ความใกล้ชิดตำแหน่ง | อุปนัย |
| โหนดแบ็คฟลัชชิง | ดิสก์โหนดเจ็ดดาว | ระดับความดัน | เกจวัดแรงดันแผ่นดินไหว |
| รอบการเปลี่ยนไส้กรอง | ครึ่งปี/มากกว่าหนึ่งปี | วิธีการติดตั้ง | แนวตั้ง/แนวนอน |
บริการหลังการขาย:
1. ผลิตภัณฑ์ดำเนินการรับประกัน 3 ครั้งระยะเวลาคุณภาพคือหนึ่งปีและให้บริการด้านเทคนิคตลอดชีวิต
2. ซัพพลายเออร์จัดเตรียมภาพวาดพื้นฐานของผลิตภัณฑ์และรับผิดชอบในการให้คำแนะนำทางเทคนิคเมื่อสร้างรากฐาน
3. ในระหว่างระยะเวลาการรับประกันการเดินเครื่องและการว่าจ้างอุปกรณ์ หากอุปกรณ์ได้รับความเสียหายเนื่องจากความรับผิดชอบของเรา เราจะซ่อมแซมและเปลี่ยนอุปกรณ์ใหม่โดยไม่เสียค่าใช้จ่ายหากอุปกรณ์เสียหายเนื่องจากการจัดการการขนส่งและการจัดส่งที่ไม่เหมาะสม เรามีหน้าที่ให้ความร่วมมือกับผู้ซื้อทำหน้าที่บริการให้ดี
4. หลังจากลงนามในสัญญาแล้ว เราจะฝึกอบรมเจ้าหน้าที่ปฏิบัติการและบำรุงรักษาด้านอุปสงค์ฟรี
5. ในระหว่างระยะเวลาการรับประกันการเดินเครื่องและการว่าจ้างอุปกรณ์ หากอุปกรณ์มีปัญหาด้านคุณภาพ เรารับประกันว่าจะตอบกลับทันทีหลังจากได้รับแจ้งจากผู้เรียกร้อง และส่งช่างเทคนิคไปที่เกิดเหตุเพื่อจัดการกับปัญหาภายใน 4 ชั่วโมง
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
